Коллиматорные прицелы

Коллиматорные прицелы по своей сути являются оптическими прицелами: они служат для тех же целей, что оптические прицелы , они также состоят из корпуса, оптической и механической системы. Основное отличие коллиматорных прицелов от оптических в том, что изображение прицельной марки у них формируется при помощи параллельных лучей, идущих от источника света, которые полностью отражаются линзой объектива в глаз стрелка. При этом стрелку кажется, что изображение прицельной марки вынесено на бесконечность, и его фокальная плоскость совпадает с плоскостью цели. Поэтому коллиматорные прицелы в гораздо меньшей степени, чем оптические прицелы , подвержены эффекту параллакса. Стрелок может смещать голову от оси прицеливания, но если перемещения находятся в пределах окошка прицела, прицельный знак будет оставаться на цели.
Коллиматорные прицелы , как правило, делаются без увеличения (1-1,04х). Поэтому коллиматорные прицелы обладают неограниченным рабочим расстоянием до глаза. Еще одно важное свойство коллиматорного прицела - с таким прицелом легко научиться стрелять, используя оба глаза. Коллиматорные прицелы применяют, в основном, для скоростной стрельбы на короткие дистанции.
Существует два основных типа коллиматорных прицелов - коллиматорные прицелы закрытого и открытого типа. Коллиматорные прицелы закрытого типа внешне напоминают обычные оптические прицелы . Коллиматорные прицелы открытого типа имеют только одну линзу объектива.
И военные, и гражданские коллиматорные прицелы имеют маховики ввода горизонтальных и вертикальных поправок. Пристрелка коллиматорного прицела производится так же, как и пристрелка оптического прицела.
Яркость прицельной марки у коллиматорных прицелов регулируется либо автоматически или вручную.
Отдельные модели коллиматорных прицелов можно использовать совместно с приборами ночного видения I-IV поколений. Яркость свечения подсветки у них настолько мала, что ночной прибор не "засвечивается".
Самые распространенные типы прицельные марки коллиматорных прицелов - точка и круг с точкой.

Несмотря на то, что коллиматорные прицелы служат для тех же целей, что оптические прицелы , они принципиально отличны от своих собратьев по способу формирования прицельного знака (марки). Если в оптическом прицеле прицельная марка представляет собой металлический трафарет либо изображение, вытравливаемое непосредственно на одной из линз, то в коллиматорном прицеле изображение прицельной марки формируется с помощью параллельных лучей света, которые полностью отражаются линзой коллиматора в глаз стрелка, таким образом, что светящаяся прицельная марка остается невидимой со стороны цели.

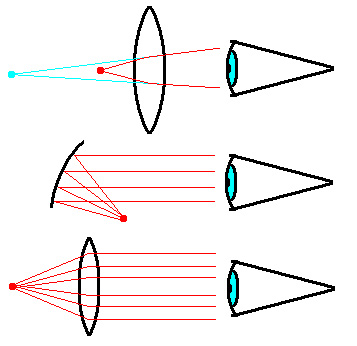

Для создания виртуального изображения объекта (красная точка – верхний рисунок) применяются линзы . При помощи коллимации с использованием отражающих (средний рисунок) либо преломляющих линз (нижний рисунок) объект может быть вынесен на бесконечность. (Источник – Wikipedia).

Для того, чтобы правильно целиться с оптическим прицелом, стрелку необходимо совместить изображение прицельной марки и изображение цели, держа голову на определенном расстоянии от выходной линзы прицела и стараясь четко удерживать глаз на оптической оси прибора, в то время как для владельца коллиматорного прицела эта проблема теряет свою остроту, потому что прицельная марка и изображение цели всегда оказываются в одной фокальной плоскости. Таким образом, стрелок получает возможность уводить глаз с оптической оси прицела в пределах линзы прицела, в то время как изображение прицельной марки все равно будет совмещено с изображением цели.
Коллиматорный прицел имеет неограниченное удаление выходного зрачка, кроме того, он позволяет вести стрельбу, держа оба глаза открытыми. Благодаря этому поле зрения не срезается и стрелок получает возможность оперативно реагировать на изменение окружающих обстоятельств. Именно поэтому такие прицелы используют для ведения ближнего боя. Коллиматорные прицелы военного назначения, как правило, имеют простую прицельную марку – это может быть точка либо точка с кольцом. В последнее время компания « Eotech » начала выпускать прицелы с дальномерными прицельными марками ( AR 223, XR 308, XR 500, FN303, SAGE), адаптированные для стрельбы из ружей разных калибров. Наиболее распространены прицелы с размером точки в 1, 2, 3 и 7 и 10 МОА. Чем больше размер цели, тем крупнее должна быть прицельная марка. Коллиматорные прицелы обязательно снабжены маховиками для ввода горизонтальных и вертикальных поправок. Поскольку, как правило, они не рассчитаны на стрельбу на дальние дистанции, шаг выверки у них обычно равен либо близок 1/2 МОА. Большинство современных коллиматорных прицелов оборудовано устройством для регулировки яркости прицельной марки. Оно может подводиться вручную, как у прицелов « Eotech » либо « Aimpoint » либо срабатывать автоматически, как например, у прицелов « Docter Sight ». Последний вариант более характерен для прицелов, которые разрабатывались специально для охоты . Яркость прицельной марки такова, что тактический коллиматорный прицел может использоваться даже в самый солнечный день в пустыне. Интересна еще одна черта лучших современных коллиматорных прицелов – отдельные модели прицелов « Eotech » и « Aimpoint » могут работать совместно с приборами ночного видения, причем даже с самыми чувствительными приборами НВ III поколения. Если коллиматорный прицел предполагается использовать вместе с прибором ночного видения, его переводят в ночной режим, то есть устанавливают минимальную яркость прицельной марки. Таким образом удается избежать засветки « ночника ». При этом стрелок получает возможность использовать прибор ночного видения тем способом, какой ему наиболее удобен в данный момент – закрепить его на оружии либо на шлеме.

1) Коллиматорный прицел « Eotech 552.XR308 »; 2) Монокуляр ночного видения MV-14HP, установленный позади прицела « Eotech 552 ».

К достоинствам коллиматорных прицелов следует отнести и то, что они, как правило, значительно легче оптических прицелов, поэтому их без опаски можно устанавливать на ружья малых калибров.
Как правило, коллиматорные прицелы изготавливают с однократным увеличением. Когда коллиматорный прицел становится двух- либо трехкратным, он теряет часть своих преимуществ, например, отсутствие параллакса. В последнее время получили распространение увеличительные насадки для коллиматорных прицелов. Обычно их делают 3-кратными и они позволяют производить прицеливание на дальние дистанции (прицел « Eotech » с маркой XR 500 рассчитан на стрельбу дальностью до 1,2 км).
Существуют два основных вида коллиматорных прицелов – прицелы открытого и закрытого типа. У прицелов закрытого типа вся электронно-оптическая система заключена в корпус либо цилиндрической формы (такие прицелы выпускает фирма « Aimpoint »), либо близкой параллелепипеду формы (как у прицела « Zeiss Z-Point »). У коллиматорного прицела открытого типа имеется только окошечко с передней выходной линзой, а источник света помещается сзади (такие прицелы делает « Eotech »).

1) Коллиматорный прицел закрытого типа "Carl Zeiss Z-Point"; 2) Коллиматорный прицел открытого типа "DocterSight II".


Хотя традиционно считается, что прицел закрытого типа более прочен и лучше защищен от брызг дождя и грязи, чем прицел открытого типа, сегодня можно уверенно сказать, что это не так. Лучшие современные прицелы открытого типа не уступают по прочности прицелам закрытого типа, а водо- и грязеотталкивающие покрытия оптических поверхностей сводят проблему загрязнения линз к минимуму. Кроме того, часть стрелков предпочитают прицелы открытого типа еще и потому, что при стрельбе с такими прицелами нет того ощущения ограничения поля зрения, создаваемого закрытыми прицелами, линзы которых заключены в трубку корпуса.
Для охотников коллиматорный прицел будет особенно интересен в охоте и на боровую дичь, и на водоплавающую дичь. Он позволит четко увидеть прицельную марку на темной шкуре животного и моментально среагировать на его внезапное появление в случае загонной либо ходовой охоты.


Арбалетный прицел "TruGlo". Прицельная марка -3 точки

Кстати, коллиматорные прицелы устанавливают не только на ружья – ими охотно пользуются арбалетчики. Причина та же – малый вес, удобство использования. В настоящее время существуют коллиматорные прицелы , прицельная марка которых оптимизирована специально для стрельбы из арбалета. Это, например, прицелы фирмы « TruGlo ».
